應用領域： ·HVAC ·電力行業 ·熱回收 ·造紙行業 ·石油化工 ·機械制造 ·生物燃料 ·制冷與冷卻

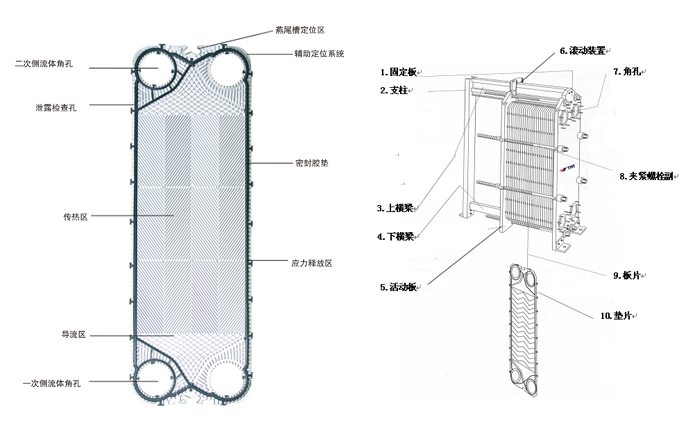

序號
部件名稱
部件功能
其不直接與流體接觸，用夾緊螺栓副緊固后壓緊板片及墊片保證密封
2
支架
支撐換熱器的重量，使整個換熱器組成一體
承受換熱器的重量并保證安裝尺寸，使板片在其間滑動，橫梁通常比 板片組夾緊后長，以保證松開夾緊螺栓后組裝、檢查和滑洗板片
5
活動板
與固定板配對使用在橫粱上自由滑動，以便于換熱器的拆裝
6
滾動裝置
使活動板或中間隔板能夠在橫粱上自由滑動
7
角孔
介質進入換熱板片間的分配管與匯集管
8
夾緊螺栓孔
壓緊板片組使換熱整體保證密封，同時能夠承受I壓力載荷
9
板片
熱量傳遞的元件，提供介質流到和換熱表面
10
墊片
防止介質浪流或泄露，并使之在不同板片間分配
在固定板和活動板中間的不同位罝上設罝中間隔板，可以使一臺設備同時處理多種介質，執行多段操作
